高固含甲醚化三聚氰胺樹脂
CYMEL系列高固含量甲醚化三聚氰胺樹脂產品列表，包括高度甲醚化三聚氰胺樹脂、高亞胺基甲醚化三聚氰胺樹脂、部分甲醚化三聚氰胺樹脂
代表型號CYMEL 303LF、325、327、385
高度甲醚化三聚氰胺樹脂
高度甲醚化三聚氰胺樹脂是由商業化 的甲醚化六甲氧基三聚氰胺 (HMMM) 組成的系列產品，主要區別為烷基化 程度和單體含量的不同。該系列產品 均為含羥基、羧基和酰胺基的功能性 聚合物的高效交聯劑。大多數樹脂的 有效當量為130-180。其優點是 VOC 低，采用柔性主體樹脂時固化膜柔韌 性高，配方穩定性優異（特別是在 pH8-9的水性配方體系中），耐擦傷 性和層間附著力優良。和典型的三聚 氰胺樹脂一樣，戶外耐久性優異，耐 熱性優良。該系列樹脂由于烷基化程 度高，因此需要在125-150℃烘烤時 加入強酸催化劑以獲得滿意的固化速 度。通常，對甲苯磺酸的推薦使用量 為樹脂總固含量的0.2-0.4%。酸催化 劑的較佳濃度取決于配方的組成，這 需要通過實驗來確定。使用胺封閉的 酸催化劑和醇類溶劑能夠增加配方的 穩定性。
高亞胺基甲醚化三聚氰胺樹脂
高亞胺基甲醚化三聚氰胺樹脂為部分 甲氧基化和高度烷基化的三聚氰胺樹 脂，該特點使其結構中含有大量烷氧 基/亞胺基或高 NH 功能基團。其優點 是無需外加酸性催化劑即可在120- 150℃快速固化，水性體系中快速固 化，漆膜硬度高，固化時甲醛釋放量 低。此外，可與含羥基、羧基及酰胺 基的功能性聚合物反應，但是這些樹 脂也容易發生自縮合反應，其有效當 量通常為180-240。可通過添加叔胺 類和伯醇類溶劑增加配方的穩定性。 當用于溶劑型涂料體系時，與相應高 度烷基化醚化樹脂相比，亞胺基樹脂 固化膜柔韌性相對較差， VOC 含量偏高。
部分甲醚化三聚氰胺樹脂
部分甲醚化三聚氰胺樹脂是高度甲氧 基化或部分烷基化的樹脂，無需外加 強酸催化劑即可在120-150℃達到令 人滿意的固化效果。熱固性涂料體系 中，大多聚合物的酸性足以催化反應 進行，漆膜性能與高亞胺基樹脂的類 似。此外，可與含羥基、羧基及酰胺 基的功能性聚合物反應，但是這些樹 脂也容易發生自縮合反應，其有效當 量也為180-240。與所有三聚氰胺樹 脂一樣，它們也可通過添加胺類和醇 類溶劑增加配方的穩定性。這些產品 最大的限制是烘烤時甲醛釋放量高， 這主要是由于自由甲氧基含量較高的緣故。
| 產品 CYMEL系列 | 不揮發成分 %,45℃,40′ | 溶劑 | 單體含量 % | 黏度 mPa.s. 23℃ | 密度 kg/m3 |
高度甲醚化三聚氰胺樹脂 | |||||
| 300 | 98最小 | - | 76 | 蠟質固體 | 1200 |
| 303LF | 98最小 | - | 59 | 2600 - 5000 | 1200 |
| 303 ULF | 98最小 | - | 59 | 2600 - 5000 | 1200 |
| 304 | - | - | - | - | - |
| 308 | 98最小 | - | - | - | - |
| 350 | - | - | - | - | - |
| XW 3106 | 98最小 | - | ～45 | 3600 - 6300 | 1200 |
高亞胺基樹脂 | |||||
| 323 | 78 - 82 | 異丁醇 | 58 | 2500 - 7500 | 1120 |
| 325 | 78 - 82 | 異丁醇 | 46 | 2500 - 4500 | 1120 |
| 327 | 88 - 92 | 異丁醇 | 60 | 5100 - 16000 | 1180 |
| 385 | 76 - 81 | 水 | 63 | 1000 - 1600 | 1250 |
部分甲醚化三聚氰胺樹脂 | |||||
| 370 | 86 - 90 | 異丁醇 | 40 | 5100 - 10200 | 1180 |
| 373 | 83 - 87 | 水 | 50 | 2500 - 6000 | 1260 |
| 380 | 78 - 82 | 異丁醇 | 40 | 1200 - 3500 | 1160 |
| 產品-CYMEL系列 | 在二甲苯中的 溶解度 | 在水中的 溶解度 | 評價 |
高度甲醚化三聚氰胺樹脂 | |||
| 300 | 全溶 | 不溶 | - |
| 303LF | 全溶 | 不溶 | 游離甲醛<0.25%，最通用 |
| 303 ULF | 全溶 | 不溶 | 游離甲醛<0.1% |
| 308 | 全溶 | 不溶 | 游離甲醛<0.3%，快速固化 |
| 350 | 全溶 | 全溶 | |
| XW 3106 | 全溶 | 不溶 | 游離甲醛<0.1% |
高亞胺基樹脂 | |||
| 323 | 部分溶解 | 全溶 | 極快固化， |
| 325 | 部分溶解 | 部分溶解 | 快速固化， |
| 327 | 部分溶解 | 全溶 | 快速固化， |
| 385 | 不溶 | 全溶 | 水性體系中固化極快， |
部分甲醚化三聚氰胺樹脂 | |||
| 370 | 部分溶解 | 部分溶解 | 一般用途， |
| 373 | 不溶 | 全溶 | 性能類似于CYMEL 370 的 |
| 380 | 部分溶解 | 部分溶解 | 組成類似于CYMEL 370 的 |
硬度對比
| 氨基用量 | 12% | 17% | ||||
| 烘烤溫度 | 120℃ | 135℃ | 150℃ | 120℃ | 135℃ | 150℃ |
| CYMEL 323 | F | F | F | F-H | H | H |
| CYMEL 325 | F | F | F | F | H | H |
| CYMEL 327 | F | F | F | F | F | F-H |
| CYMEL 370 | HB | F | F | F | F | F |
| CYMEL 350 | B | F | F | B | F | F |
| CYMEL 303LF | 2B | F | F | 2B | F | F |
注：1. 烘烤時間為20分鐘; 2. C303,C350添加0.5%Cycat VXK 6395，其余未加酸催化劑.
硬度： CYMEL 323>CYMEL 325>CYMEL 327>CYMEL 370 CYMEL 350≥CYMEL 303LF

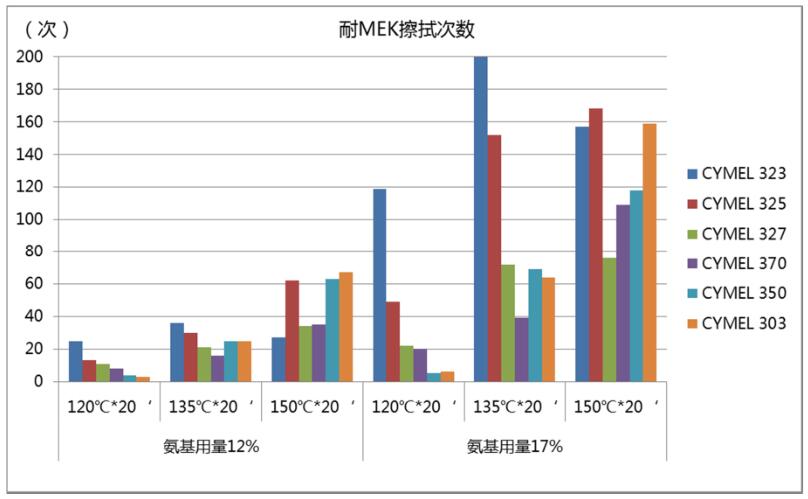

耐MEK性
CYMEL 323>CYMEL 325>CYMEL 327>CYMEL 370 CYMEL 350≥CYMEL 303LF
沖擊強度
CYMEL 370>CYMEL 327>CYMEL 325>CYMEL 323 CYMEL 350= CYMEL 303LF
重涂性
| 附著力≥5B 平整的層數 | 323 | 325 | 327 | 370 | 350 | 303LF | |
| 工藝條件 | 氨基用量 | ||||||
| 120℃*20’ | 12% | 2 | 2 | 2 | 6 | 4 | 2 |
| 14% | 2 | 2 | 6 | 6 | 4 | 2 | |
| 17% | 2 | 2 | 2 | 11 | 5 | 6 | |
| 135℃*20’ | 12% | 3 | 3 | 4 | 4 | 3 | 4 |
| 14% | 2 | 3 | 3 | 3 | 3 | 2 | |
| 17% | 2 | 2 | 2 | 3 | 1 | 1 | |
| 150℃*20’ | 12% | 2 | 2 | 2 | 4 | 1 | 1 |
| 14% | 1 | 2 | 2 | 3 | 1 | 1 | |
| 17% | 1 | 1 | 2 | 2 | 1 | 1 | |
注：1. 配方主體樹脂:ETERWAT 1161-50水溶性丙烯酸;
2. CYMEL 303LF,CYEML 350添加0.5%Cycat VXK 6395,其余未加催化劑;
3. CYMEL 303LF重涂會發生起皺現象，起皺后層數未記錄。
CYMEL 350，CYMEL 303LF在低溫時重涂較好，但耐MEK差
CYMEL 370，CYMEL 327在水性烤漆中有較好的重涂性
佛山翁開爾是湛新allnex氨基樹脂業務(原氰特CYMEL)的中國指定代理，歡迎試樣。
